Lapmaster Wolters雙端面精磨機
發布時間：
2018-11-21 16:42
Lapmaster Wolters雙端面精磨機
高性能冷卻系統和先進的控制系統實現最佳的雙面精磨效果
雙端面精磨機采用行星式軌道運動原理，用于平面工件的平面度和平行度加工。該精磨機可加工多種材質和形狀的工件，典型工件如齒輪、墊片、密封件、硬質合金刀片和切條機刀片。
Lapmaster Wolters集團，在德國倫茲堡設有分公司，是全球領先的精磨機供應商。

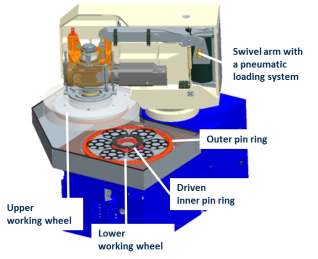

精磨機安裝有上下兩個精磨盤可同時加工工件的兩個表面。精磨盤粘貼有磨料層，根據加工工件材質不同，可選用CNB或金剛石磨料。工件裝夾在夾具中在精磨盤面上做行星式軌道運動（圖1）。
AC microLine?系列雙端面精磨機 模擬行星運動軌道
工件在整個精磨盤面上作行星軌道運動，如圖2所示。精磨盤與工件的相對運動可使磨料層負載平均分配，保證工件的雙面切削量，確保高精度的雙面精磨效果。任何其他精磨加工技術都無法達到如此高精度、平面度和平行度的精磨加工效果。
精磨機可加工各種尺寸工件
Lapmasster Wolters AC microLine?系列包括各種不同配置機型。AC 470，盤徑470 mm，是最小的機型。Lapmasster Wolters AC microLine?2000，盤徑2000 mm，是該系列中最大的機型。Lapmasster Wolters AC microLine?2000可加工工件最大直徑550 mm。
Lapmasster Wolters AC microLine?系列包括AC 530、AC 700、 AC 1000、 AC 1200 和AC 1500。
影響高精度精磨效果的因素
與其他精磨加工相比，雙端面精磨加工效果受多種因素影響。其中很重要的一個因素就是設備是否能快速且有效地分散精磨過程中產生的熱量。如果熱量不能很好地分散，精磨盤的幾何形狀會發生變化，而精磨盤的幾何形狀對于加工結果至關重要。因此，Lapmaster Wolters大部分精磨機都安裝有精磨盤冷卻系統，冷卻系統可快速并有效地將精磨盤面上的熱量分散。圖4為精磨盤支撐平臺的迷宮形結構，冷卻水將在迷宮形結構中循環。
迷宮式結構為設計工程師專為AC系列設備設計，迷宮式結構實現冷卻水在精磨盤支撐平臺中的最大流量。大流量冷卻水減少精磨盤與支撐平臺的溫度差，確保精磨盤幾何形狀的穩定性和可重復性。
冷卻液的供給和控制可進一步優化加工效果。可重復性的和穩定的加工效果對冷卻液的使用量要求極為嚴格。根據工件材質不同，可選用水基或油基冷卻液。冷卻液冷卻系統的新設計可精確調節冷卻液。改進后的冷卻系統更方便，可同時為精磨盤和潤滑油冷卻。優勢：與使用兩個獨立的冷卻系統相比，大大節省了占地空間。精磨盤的溫度控制和潤滑油冷卻由PID控制器精準控制。PID控制器對潤滑油冷卻控制精確高達+/- 0.5° C。對精磨盤冷卻水控制精度可達+/- 0.2° C。為優化冷卻液作用，在潤滑油流入設備時測量其實際溫度并將測量值反饋給冷卻系統。精磨盤也可實現在線測量。溫度傳感器可測量冷卻水流入和流出精磨支撐平臺的溫度差。
Lapmaster Wolters AC microLine?系列設備代表雙端面精磨的創新和高效。根據近年來的市場調查，隨著設備、冷卻系統及耗材的不斷創新改進，該系列產品具有高性價比。
如需要了解更多的Lapmaster Wolters產品信息，請通過郵件sales@lapmaster-wolters.cn，電話024-25369400/024-25811055聯系。
